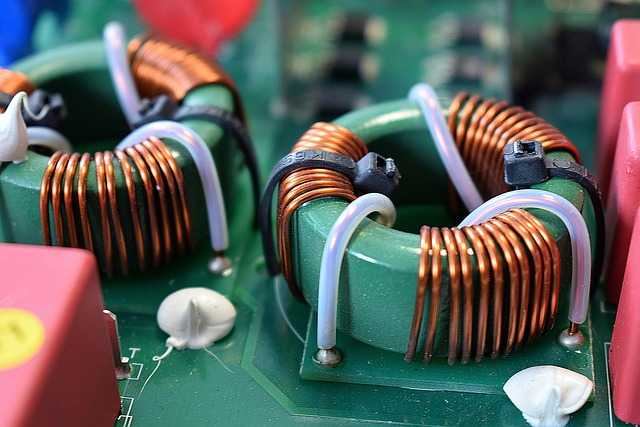

인덕터란 무엇일까요? 🤔

인덕터는 전류의 변화에 반대하는 자기장을 생성하는 수동 소자입니다. 코일 형태의 도선으로 구성되며, 이 코일에 전류가 흐르면 자기장이 발생하고, 전류의 변화에 따라 자기장의 세기가 변화합니다. 이러한 자기장의 변화는 전압을 유도하여 전류 변화를 방해하는 역할을 합니다. 인덕턴스(L)는 이러한 특성의 크기를 나타내는 단위로, 헨리(H)를 사용합니다. 인덕터는 전원 공급 장치의 필터링, 에너지 저장, 주파수 선택 등 다양한 전자 회로에서 필수적인 부품입니다.

인덕터 설계 원리는 무엇일까요? ⚙️

인덕터의 설계는 코일의 형태, 재료, 크기 등 여러 요소에 따라 결정됩니다. 주요 설계 변수는 다음과 같습니다:

• 코일의 권수(N): 권수가 많을수록 인덕턴스가 커집니다.
• 코일의 직경(D): 직경이 클수록 인덕턴스가 커집니다.
• 코일의 길이(l): 길이가 길수록 인덕턴스가 작아집니다.
• 코어 재료: 공기, 페라이트, 철심 등 다양한 재료가 사용되며, 각 재료는 투자율이 다르므로 인덕턴스에 영향을 미칩니다. 페라이트 코어는 높은 투자율로 인해 작은 크기로도 높은 인덕턴스를 얻을 수 있습니다. 반면, 공기 코어는 높은 주파수에서 손실이 적다는 장점이 있습니다.

인덕턴스 계산은 다음과 같은 근사식을 이용할 수 있습니다. (정확한 계산은 더 복잡한 수식이 필요합니다.)

L ≈ (μ N² A) / l

• L: 인덕턴스 (헨리)
• μ: 코어의 투자율
• N: 권수
• A: 코일 단면적
• l: 코일 길이

인덕터의 종류는 무엇이 있을까요? 🗂️

인덕터는 크게 고정 인덕터와 가변 인덕터로 나뉘며, 각각의 종류는 사용 목적과 특성에 따라 선택됩니다. 다양한 코어 재료와 패키지 형태로 제공됩니다.

• 고정 인덕터: 인덕턴스 값이 고정되어 있습니다. SMD(Surface Mount Device) 타입과 Through-hole 타입이 있습니다. SMD 타입은 표면 실장 방식으로 소형화에 유리하며, Through-hole 타입은 PCB에 구멍을 뚫어 장착하는 방식입니다.
• 가변 인덕터: 인덕턴스 값을 조절할 수 있습니다. 주로 코어의 위치를 조절하여 인덕턴스를 변경합니다.

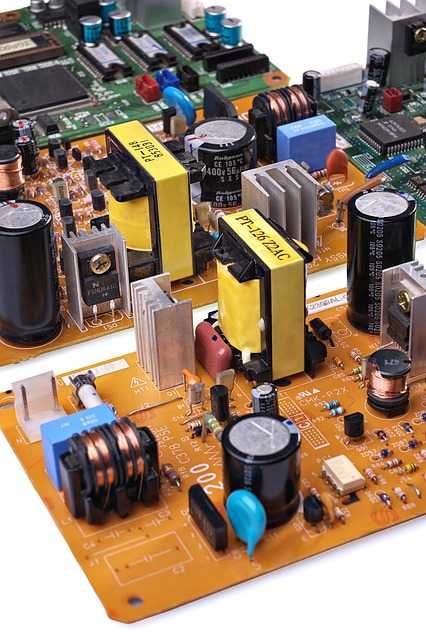

인덕터의 전자 회로 응용은 무엇일까요? 💡

인덕터는 다양한 전자 회로에서 중요한 역할을 합니다. 몇 가지 주요 응용 분야는 다음과 같습니다.

• LC 필터: 콘덴서(C)와 함께 사용하여 특정 주파수의 신호를 통과시키거나 차단하는 필터를 구성합니다. 전원 공급 장치의 노이즈 필터링, 라디오 수신기의 주파수 선택 등에 사용됩니다.
• 에너지 저장: 전기에너지를 자기장의 형태로 저장하고, 필요할 때 방출하는 역할을 합니다. 스위칭 전원 공급 장치, 펄스 변환기 등에 사용됩니다.
• 임피던스 매칭: 전송선로의 임피던스를 매칭하여 신호 손실을 줄입니다. 안테나 매칭, 고주파 회로 등에 사용됩니다.
• 발진기: LC 공진 회로를 이용하여 특정 주파수의 신호를 생성합니다. 라디오, 무선 통신 장비 등에 사용됩니다.

인덕터 선택 시 고려 사항은 무엇일까요? 🤔

인덕터를 선택할 때는 다음과 같은 사항들을 고려해야 합니다.

• 필요한 인덕턴스 값: 회로의 요구 사항에 맞는 인덕턴스 값을 선택해야 합니다.
• 허용 전류: 인덕터가 허용하는 최대 전류를 확인하고, 이를 초과하지 않도록 해야 합니다.
• 주파수 특성: 인덕터의 작동 주파수 범위를 확인하고, 회로의 작동 주파수에 적합한 인덕터를 선택해야 합니다.
• 크기 및 형태: PCB 공간 제약 등을 고려하여 적절한 크기와 형태의 인덕터를 선택해야 합니다.
• 온도 특성: 온도 변화에 따른 인덕턴스 변화를 고려해야 합니다.

함께 보면 좋은 정보 ✨

인덕턴스 계산 방법:

인덕턴스 계산은 코일의 형태, 재료, 크기에 따라 복잡한 수식이 필요합니다. 온라인 계산기나 전자 설계 소프트웨어를 활용하는 것이 효율적입니다. 다양한 변수들을 입력하여 원하는 인덕턴스 값을 얻을 수 있는 코일의 치수를 계산할 수 있습니다. 정확한 계산을 위해서는 코일의 구조에 대한 명확한 이해와 적절한 공식의 적용이 중요합니다.

다양한 인덕터의 특징 비교:

시중에는 다양한 종류의 인덕터가 존재합니다. 각각의 인덕터는 재료, 크기, 형태, 주파수 특성 등에서 차이가 있습니다. 각 인덕터의 데이터시트를 참조하여 필요한 사양을 비교 분석하고, 가격, 크기, 성능 등을 고려하여 적절한 인덕터를 선택하는 것이 중요합니다. 이를 통해 최적의 회로 성능을 얻을 수 있습니다.

인덕터 심화 가이드: 고급 설계 및 응용

고주파 인덕터 설계의 어려움은 무엇일까요? 📈

고주파 회로에서는 인덕터의 기생 용량과 손실이 중요한 문제가 됩니다. 기생 용량은 인덕터의 권선 사이에 존재하는 용량을 의미하며, 고주파에서 공진 현상을 일으켜 인덕터의 성능을 저하시킬 수 있습니다. 또한, 고주파에서는 도체의 표피 효과가 심해져 저항이 증가하고 손실이 커집니다. 따라서 고주파 인덕터 설계에는 기생 용량을 최소화하고 손실을 줄이기 위한 특별한 고려 사항이 필요합니다. 예를 들어, 리츠선(Litz wire)을 사용하여 표피 효과를 줄이거나, 특수한 코어 재료를 사용하여 손실을 감소시킬 수 있습니다.

인덕터의 기생 현상은 무엇이며, 어떻게 해결할까요? 🐞

인덕터는 이상적인 소자와 달리 기생 저항(ESR), 기생 인덕턴스(ESL), 기생 용량(ESL) 등의 기생 현상을 가지고 있습니다. 이러한 기생 현상은 고주파에서 특히 문제가 되며, 회로의 성능을 저하시킬 수 있습니다.

• 기생 저항 (ESR): 인덕터의 도선 저항 및 코어 손실로 인해 발생합니다. 저항이 커지면 에너지 손실이 증가하고 발열이 발생합니다.
• 기생 인덕턴스 (ESL): 인덕터의 리드나 패키지에서 발생하는 인덕턴스로, 고주파에서 인덕턴스의 값을 변화시켜 예상치 못한 동작을 유발할 수 있습니다.
• 기생 용량 (CSD): 인덕터의 권선 사이 또는 인덕터와 다른 부품 사이에 발생하는 용량입니다. 고주파에서 공진 현상을 일으켜 인덕턴스의 성능을 저하시킬 수 있습니다.

기생 현상을 해결하기 위해서는 적절한 인덕터를 선택하거나, 기생 현상을 줄이기 위한 회로 설계 기법을 사용해야 합니다. 예를 들어, 작은 크기의 인덕터를 사용하거나, 고주파 특성이 좋은 인덕터를 선택하는 것이 효과적입니다.

인덕터와 변압기의 차이점은 무엇일까요? 🧐

인덕터와 변압기는 모두 코일을 사용하는 수동 소자이지만, 그 목적과 동작 방식이 다릅니다.

• 인덕터: 전류의 변화에 반대하는 자기장을 생성하여 전류의 변화를 제어하는 역할을 합니다. 단일 코일로 구성됩니다.
• 변압기: 두 개 이상의 코일을 사용하여 전압 또는 전류를 변환하는 역할을 합니다. 두 코일 사이의 상호 인덕턴스를 이용하여 전력을 전달합니다.

실제 회로 설계 예시는 무엇일까요? 🛠️

예를 들어, 스위칭 전원 공급 장치에서 인덕터는 에너지를 저장하고 방출하는 역할을 합니다. 이때 인덕터의 인덕턴스 값과 허용 전류는 전원 공급 장치의 출력 전압과 전류에 따라 결정됩니다. 또한, LC 필터를 설계할 때는 인덕터와 콘덴서의 값을 적절히 선택하여 원하는 주파수 특성을 얻어야 합니다. 설계 과정에서는 SPICE 시뮬레이션 등을 이용하여 설계 결과를 검증하고 최적화할 수 있습니다.

함께 보면 좋은 정보 ✨

인덕터의 손실 메커니즘:

인덕터는 이상적인 소자가 아니기 때문에 에너지 손실이 발생합니다. 주요 손실 메커니즘에는 도체 저항 손실, 코어 손실(히스테리시스 손실, 와전류 손실), 기생 용량 손실 등이 있습니다. 고주파수에서는 표피 효과로 인한 도체 저항 손실이 증가하고, 고투자율 코어를 사용하는 경우 코어 손실이 증가합니다. 각 손실 메커니즘을 이해하고 이를 최소화하기 위한 설계 기법을 적용하는 것이 중요합니다.

인덕터의 온도 안정성:

온도 변화는 인덕터의 인덕턴스 값과 다른 특성에 영향을 미칩니다. 온도 변화에 따른 인덕턴스 변화를 고려하여 설계해야 합니다. 온도 안정성이 중요한 응용 분야에서는 온도 계수가 낮은 인덕터를 선택하는 것이 좋습니다. 또한, 온도에 따른 인덕턴스 변화를 보상하기 위한 회로 설계 기법을 적용할 수도 있습니다.
